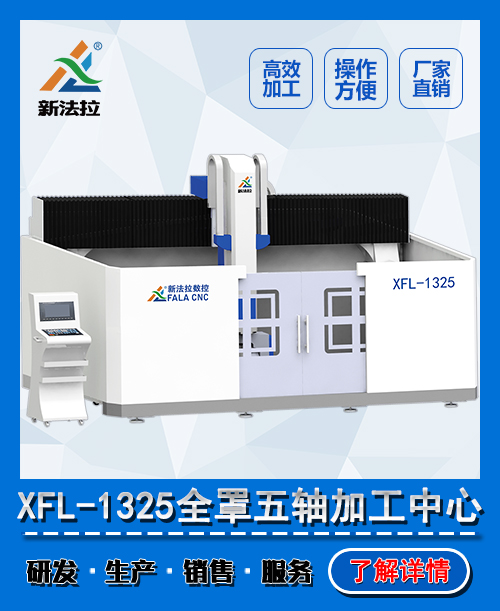

机械设备外壳五轴加工中心产品特点：
1.整机采用全护罩式防护，保护加工周围不境清洁及人身安全。
2.X轴双驱动及双排加宽型直线导轨，使机架运行更快速、稳定。
3.全丝杆驱动方式，更具加工刚性。
4.采用高刚性龙门桥式结构，龙门电气双驱、高动态特性，模块化设计、高转速高效率，同时还具有很好的动静刚性和稳定性，适合几乎所有的轻合金、有色金属和所有非金属材料的三维轮廓型面的高速五轴加工。
产品适合模具、有色金属、复合材料等复杂曲面加工。

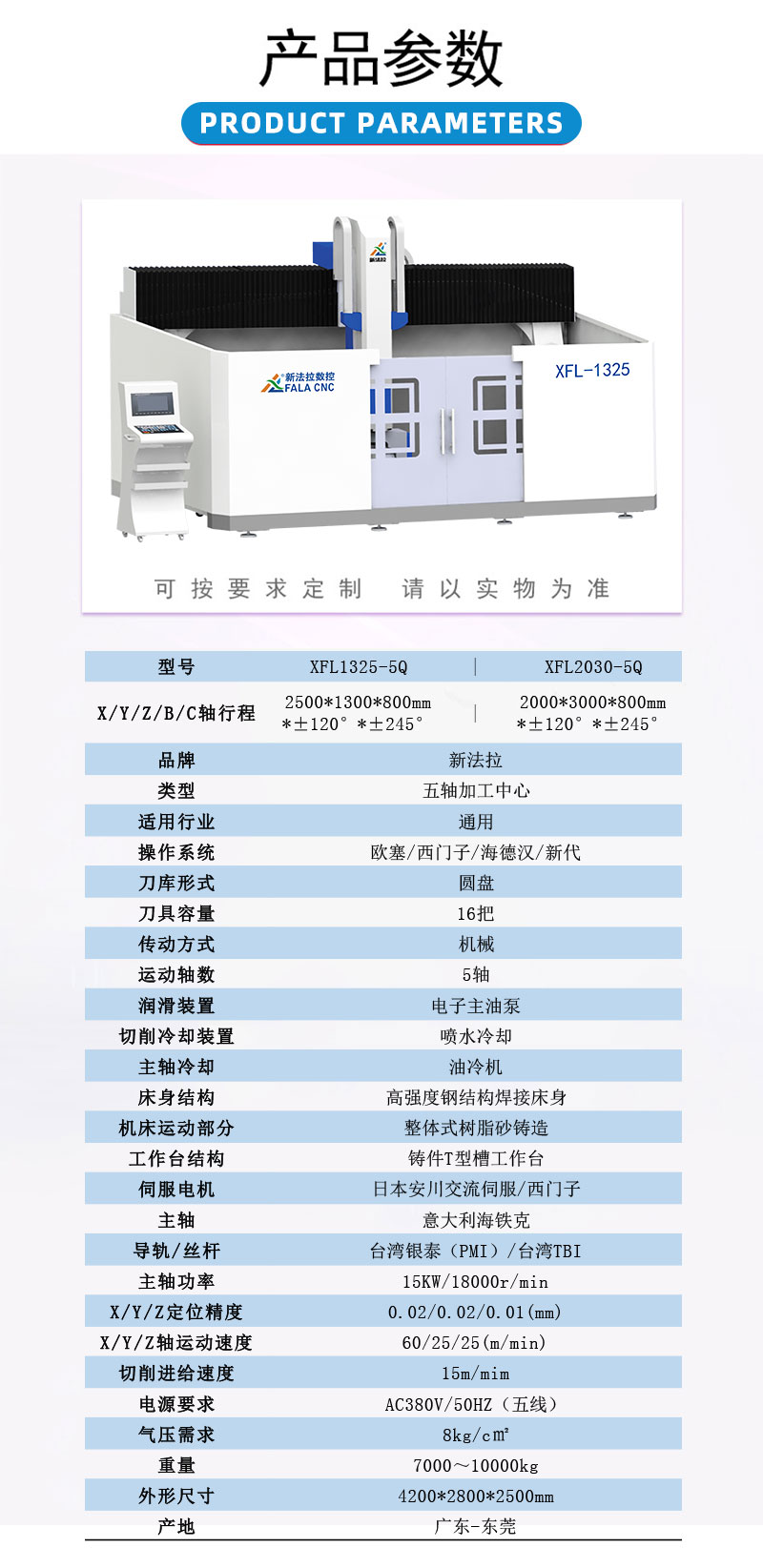

机械设备外壳加工中心技术参数：
|
型号 |
XFL-1325-5Q |
XFL-2030-5Q |
|
|
X/Y/Z/B/C轴行程 |
2500*1300*800mm*±120°*±245° |
2000*3000*800mm*±120°*±245° |
|
|
品牌 |
新法拉 |
||
|
类型 |
五轴加工中心 |
||
|
适用行业 |
通用 |
||
|
操作系统 |
欧塞/西门子/海德汉/新代 |
||
|
刀库形式 |
圆盘 |
||
|
刀具容量 |
16把 |
||
|
运动轴数 |
3轴 |
||
|
床身结构 |
高强度钢结构焊接床身 |
||
|
切削冷却装置 |
喷水冷却 |
||
|
主轴冷却 |
油冷机 |
||
|
床身结构 |
高强度钢结构焊接床身 |
||
|
机床运动部分 |
整体式树脂砂铸造 |
||
|
工作台结构 |
铸件T型槽工作台 |
||
|
伺服电机 |
日本安川交流伺服/西门子 |
||
|
主轴 |
意大利海铁克 |
||
|
导轨/丝杆 |
台湾银泰（PMI）/台湾TBI |
||
|
主轴功率 |
15KW/18000r/min |
||
|
X/Y/Z定位精度 |
0.02/0.02/0.01mm |
||
|
X/Y/Z轴运动速度 |
60/25/25m/min |
||
|
切削进给速度 |
15m/min |
||
|
电源要求 |
AC380V/50HZ(五线) |
||
|
气压需求 |
8kg/cm² |
||
|
重量 |
7000-10000kg |
||
|
外形尺寸 |
4200*2800*2500 |
||
|
产地 |
广东东莞 |
||
|
|
|||
温馨提示：新法拉可根据客户需求定制不同规格的机型!
东莞新法拉数控设备可根据您加工产品专业定制五轴雕刻机，五轴加工中心，型材加工中心，板式生产线!服务热线：13662953796
